Funk - 0-10V Konverter Sunricher
Artikelnummer: SR-1009-0-10V/PWMDetaillierte Produktbeschreibung
Der Funk - 0-10V Konverter - Sunricher SR-1009-0-10V/PWM, ist eine universelle Möglichkeit zur Steuerung von Beleuchtung oder PWM-Spannungsquellen mit einer einfachen RF-Fernbedienung und einem 0-10V/PWM-Steuersignal. Der Signalwandler, von Radiofrequenz-Signal zum 0-10V-Signal, ermöglicht eine komfortable Steuerung, ohne dass eine direkte Sichtverbindung zwischen der Dimm-Fernbedienung und dem Empfänger (Dimmer) erforderlich ist.
Der RF-Signalkonverter zum PWM-DIM Signal SR-1009-0-10V/PWM, ist modular aufgebaut. Zur Steuerung des Ausgangssignals ist die Verwendung einer PUSH-DIM-Taste oder einer kompatiblen Funk-Fernbedienung erforderlich. Eine vollständige Liste geeigneter Geräte finden Sie unter #tablink#ovladace#entsprechende Artikel##. Wir fügen weitere charakteristische Funktionen des SR-1009-0-10V/PWM-Wandlers hinzu:
- Möglichkeit, das Ausgangssignal zu wählen zwischen: 0-5V, 0-10V, 0-15V
- Es verwendet Funkfrequenzen 869,5/434/916,5MHZ mit einer Reichweite von bis zu 20m.
- Es besteht die Möglichkeit, einen PUSH-DIM-Bus für Drucktastenschalter anzuschließen.
Der Sunricher (SR-1009-0-10V/PWM) RF-Signalkonverter ist ein hochentwickeltes Gerät zur Beleuchtungssteuerung. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die den höchsten Anforderungen an Sicherheit, Effizienz und Design entsprechen.
Montage
Für die RF (Radio Frequency) -Steuerung des 0-10V/PWM-Ausgangssignals ist es erforderlich, einen Satz von zwei Geräten zu erstellen:
- 1/2 - Funk Dimm-Converter Signalwandler SR-1009-0-10V/PWM
- 2/2 - Sunricher Funkfernsteuerung für LED-Streifen Steuerung. Die vollständige Liste finden Sie in den #tablink#ovladace#zugehörigen Waren##. Der ausgewählte Controller muss separat erworben werden.
Das Pairing von RF Wireless-Fernbedienung/Sender und Konverter/Empfänger ist intuitiv. Das Kopplungsverfahren finden Sie in den beigefügten Handbüchern. Für den Anschluss der ankommenden und abgehenden Leitungen ist eine Schraubklemmleiste vorbereitet.
Eigenschaften
- Versorgungsspannung: AC 100-230V
- Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
- Zertifizierungen: CE, TÜV, ROHS
Anwendung
- LED-Strip Signal-Umwandler, zur Steuerung mit dem Steuersignal PWM/0-10V

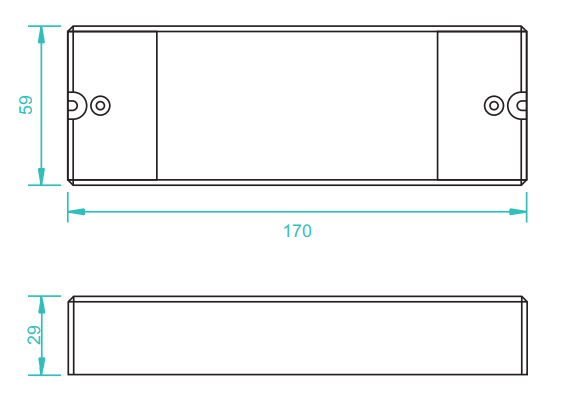

Technische Zeichnung

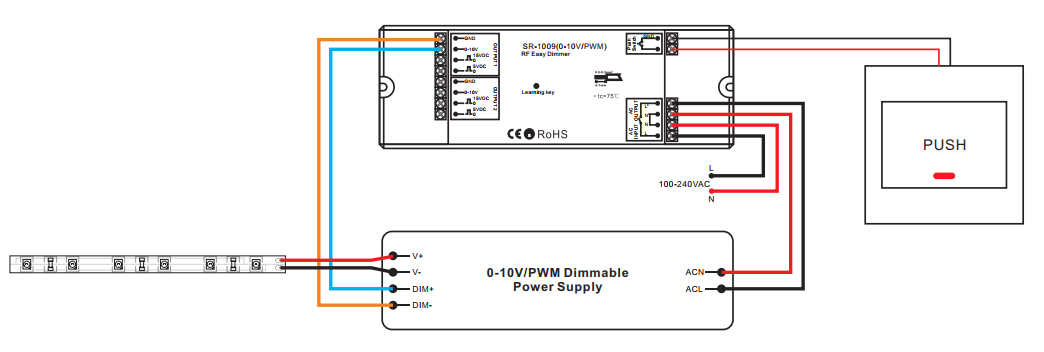

Schaltplan
Zusätzliche Parameter
Kategorie: | Funk LED-Konverter |
---|---|
Garantie: | 2 Jahre |
Dimm- und Steuermodus: | 0/1-10V |
Spannung: | 230V |
Marke: | Sunricher |
Spannung: | 110-240V, 50/60Hz |
Abmessungen (L/B/H): | 170 x 59 x 29mm |
Schutzart: | IP20 |
Farbe: | Weiß |
Material: | Plastik |
Ausgangsspannung: | 110-240V, 50/60Hz |
Maximale Strombelastung: | 5A (Schaltrelais 230V) |
Ausgang: | a) 0-10V, b) 0-5V, c) 0-15V |
