Verbinder für LED-Profile und Leisten
Der Verbinder hält zwei Profile in einer Ebene und im exakten Winkel. Er entscheidet darüber, ob der Übergang in der fertigen Linie unsichtbar bleibt oder ob an der Stoßstelle eine Kante und ein Schatten entstehen. Als offizieller Distributor der KLUŚ-Systeme liefern wir Verbinder für die gerade Verlängerung, für Winkelübergänge und für Abzweigungen.
#ShowMore#
Typen nach Geometrie der Verbindung

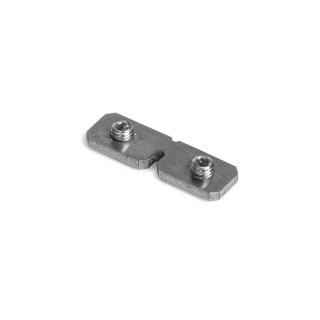

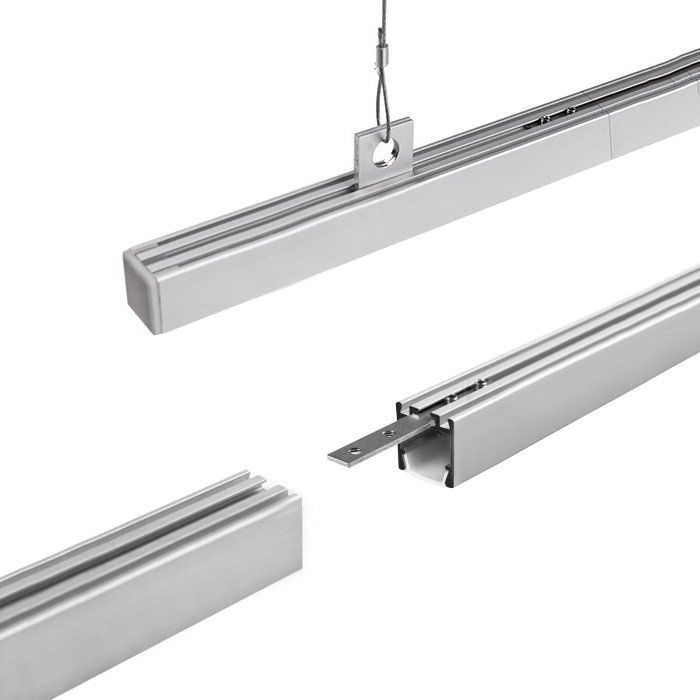

- – gerade (180°) — Verlängerung der Linie über die Länge eines Profils hinaus

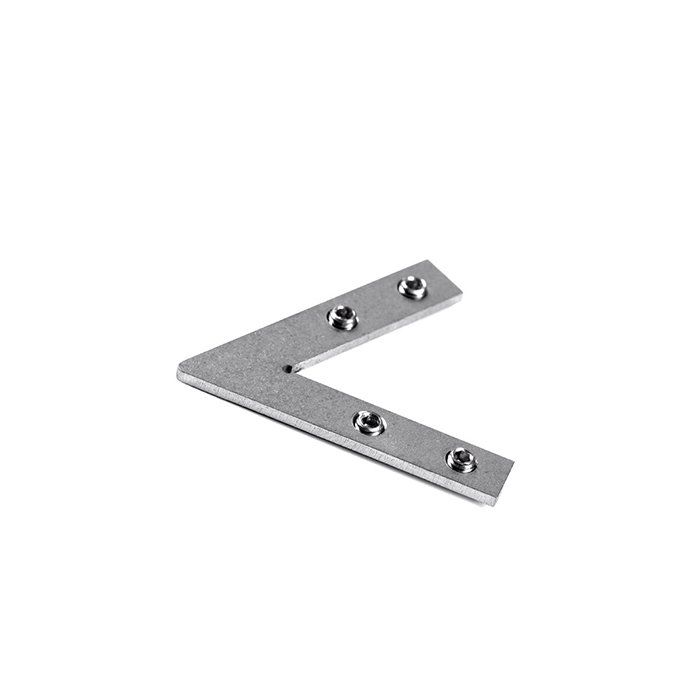

- – Winkel 45°, 60°, 90°, 120° und 135° — Richtungswechsel in der Fläche
- – Ausführung PION — dieselben Winkel, jedoch in der senkrechten Ebene, also der Übergang von der Decke zur Wand

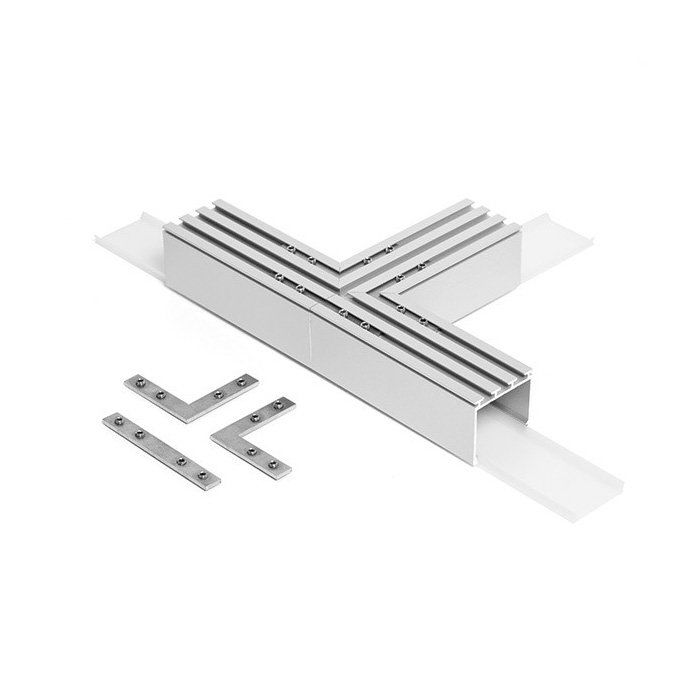

- – T-Abzweigung (45°, 60°, 90°) — Abzweig aus einer durchlaufenden Linie
- – Kreuzverbinder X (45°, 60°, 90°) — Kreuzung zweier Linien
- – Y 120° — dreiarmige symmetrische Verzweigung

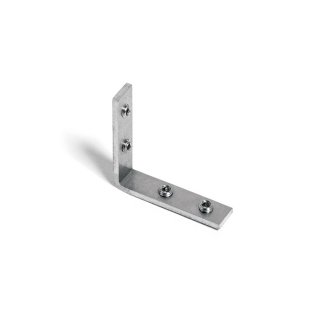

Der Unterschied zwischen ZM-90 und ZM-PION-90 liegt in der Biegeebene, nicht im Winkel. Der waagerechte Verbinder führt die Linie an der Decke um die Ecke, die Ausführung PION knickt sie über die Kante zwischen Decke und Wand. Die Verwechslung ist der häufigste Fehler bei der Bestellung.
Kompatibilität mit der Profilserie

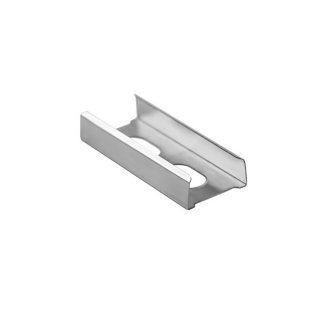

Der Verbinder wird in die innere Nut des Profils eingeschoben, sein Querschnitt muss also der jeweiligen KLUŚ-Serie entsprechen. Eine universelle Ausführung gibt es nicht. Für Mikroprofile dienen eigene Typen mit kleinerem Querschnitt, für breite Profile umgekehrt Verbinder mit größerer Auflagefläche. Prüfen Sie die Kompatibilität anhand der Typenbezeichnung des Profils, nicht nach dem Augenmaß.
Was vor der Montage zu planen ist
Unterbrechung des LED-Bands. An der Stoßstelle läuft das Band nicht weiter — es entsteht eine dunkle Stelle in der Länge des Verbinders. Bei langen Linien fällt das nicht ins Gewicht, bei kurzen Abschnitten und an Ecken ist es sichtbar. Abhilfe schafft ein Band mit höherer Diodendichte oder das Verschieben der Stoßstelle aus dem Blickfeld.

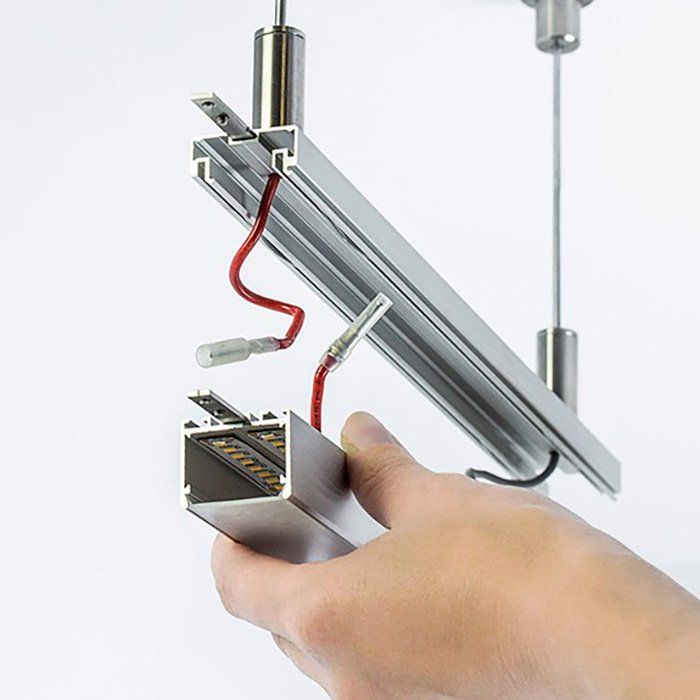

Kabeldurchführung. Die Stromversorgung zwischen den anschließenden Profilen verläuft durch den Verbinder. Das Kabel muss eingezogen werden, bevor die Profile zusammengezogen werden — danach ist die Nut nicht mehr zugänglich.
Reihenfolge der Arbeiten. Der Verbinder wird vor der Montage des Profils an der Konstruktion und vor dem Einlegen des Bands eingesetzt. Ein nachträgliches Zerlegen der abgehängten Linie bedeutet, die ganze Leuchte abzunehmen.
Genauigkeit der Stoßstelle
Die Schnitte beider Profile müssen rechtwinklig sein und dem Winkel entsprechen, den der Verbinder voraussetzt. Eine Abweichung von einem Grad zeigt sich auf einer zwei Meter langen Linie als sichtbar geöffnete Fuge. Bei Winkelverbindungen empfehlen wir den Schnitt auf der Gehrungssäge mit Anschlag, nicht von Hand.
