DALI, TRIAK, 0-1/10V Dimmer für LED-Streifen 4in1 Sunricher 1x20A

Artikelnummer: SR-2303P 4IN1
Neu
Marke: Sunricher
63,71 € / Stk 53,54 € ohne MwSt.
Auf Lager | Lieferzeit 2-5 Werktage
Lieferung bis:
11.03.2024
  • DALI-Universal-Dimmer für LED-Streifen
  • Auswahl des Steuersignals: DALI, TRIAK, 0-1/10V, PUSH-DIM
  • Für Spannungen: DC 12V, 24V, 48V (Bereich 12V - 48V)
  • Kompatibel mit allen DALI-Systemen (unterstützt DALI DT6 und DT8)
  • PUSH-DIM-Funktion mit der Möglichkeit, einen Taster anzuschließen
  • Ausgezeichnete technische Qualität und Zuverlässigkeit

Detaillierte Informationen

Detaillierte Produktbeschreibung

Der DALI, TRIAK, 0-1/10V Dimmer für LED-Streifen, 4in1 - Sunricher 1x20A "SR-2303P", ist ein Gerät zur Regelung der Intensität und Farbmischung der LED-Streifenbeleuchtung in Smart Home Anwendungen der Haus- oder Industrieautomation. Zur Steuerung der Ausgangsspannung DC 12V - 48V mit einer Last von 1x20A, können Sie das Eingangssteuersignal wählen:

  • DALI (DT6)
  • TRIAK - Dimmen 230V
  • 0-1/10V
  • PUSH-DIM

Sie können den Sunricher SR-2303P 4in1 LED-Dimmer mit 12V -oder 24V-Auslegung für die folgenden Anschlussszenarien verwenden:

Der 0-10V-, TRIAK-, DALI-Universal-Dimmer für LED-Streifen bietet eine modulare Nutzung und gegenseitige Kompatibilität mit allen DALI-, TRIAK-, 0-1/10V-Systemen, was Ihnen ermöglicht, komplexe Beleuchtungskonfigurationen mit verschiedenen Szenen zu erstellen. Wir fügen weitere charakteristische Merkmale der "SR-2303P"-Licht-Dimmers hinzu:

  • Die maximale Belastung des DALI -und TRIAC-Dimmers für LED-Streifen beträgt 1x20A bei 12V - 240W, bei 24V - 480W (für höhere Beleuchtungsleistung müssen Sie #tablink#zesilovace#LED-Signalverstärker## verwenden).
  • Er verwendet das DALI (DT6) Protokoll.
  • Unterstützt sowohl fallende als auch steigende Flanken des TRIAK-Dimmens.
  • Möglichkeit des Anschlusses eines PUSH-DIM-Bus für Drucktastenschalter.
  • Der Effekt des langsamen Ein- und Ausschaltens der Beleuchtung.
  • Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.
  • Kontinuierliche Änderung der Farben oder der Helligkeit der Beleuchtung.

Es ist möglich, den Universal PUSH-Dimmer für LED-Strips - Sunricher SR-2303P, mit einem LED-Trafo zu betreiben. Wir empfehlen ausgewählte Netzteile für PWM (Pulse Width Modulation) Dimmen, wo möglich störende Geräusche auf ein fast unhörbares Minimum unterdrückt werden.

Der Sunricher SR-2303P -Dimmer (1-10 Volt) ist ein hochentwickeltes Beleuchtungssteuergerät. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die höchsten Ansprüchen an Sicherheit, Effizienz und Design genügen.

Montage

Die Konfiguration ist über den DALI MASTER Bus möglich. Die Programmierung der DALI-Lichtsteuerung erfordert Fachkenntnisse. Für den Anschluss der ankommenden und abgehenden Leitungen ist eine Schraubklemmleiste vorbereitet. Wir empfehlen den SR-2303P 4in1 Universal-DALI-Dimmer für LED-Streifen für den professionellen Einsatz in der Praxis.

Eigenschaften

  • Stabiler und zuverlässiger LED-Streifen PWM-Dimmer für PUSH-DIM-, 0-10V-, TRIAC-, DALI-Steuerungen
  • Versorgungsspannung: DC 12V - 48V
  • LED-Empfängerlast: 1x20A
  • Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
  • Zertifizierungen: CE, TÜV, ROHS, DALI
  • Kompatibel mit DALI-Normen: IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011

Anwendung

  • DALI-Dimmer für LED-Beleuchtung
  • 0/1-10V LED-Streifen-Dimmer
  • TRIAK-Dimmer für LED-Leisten

Technische Zeichnung

Sunricher jednokanálový stmívač 4v1 (SR-2303P 4in1)-Technický výkres

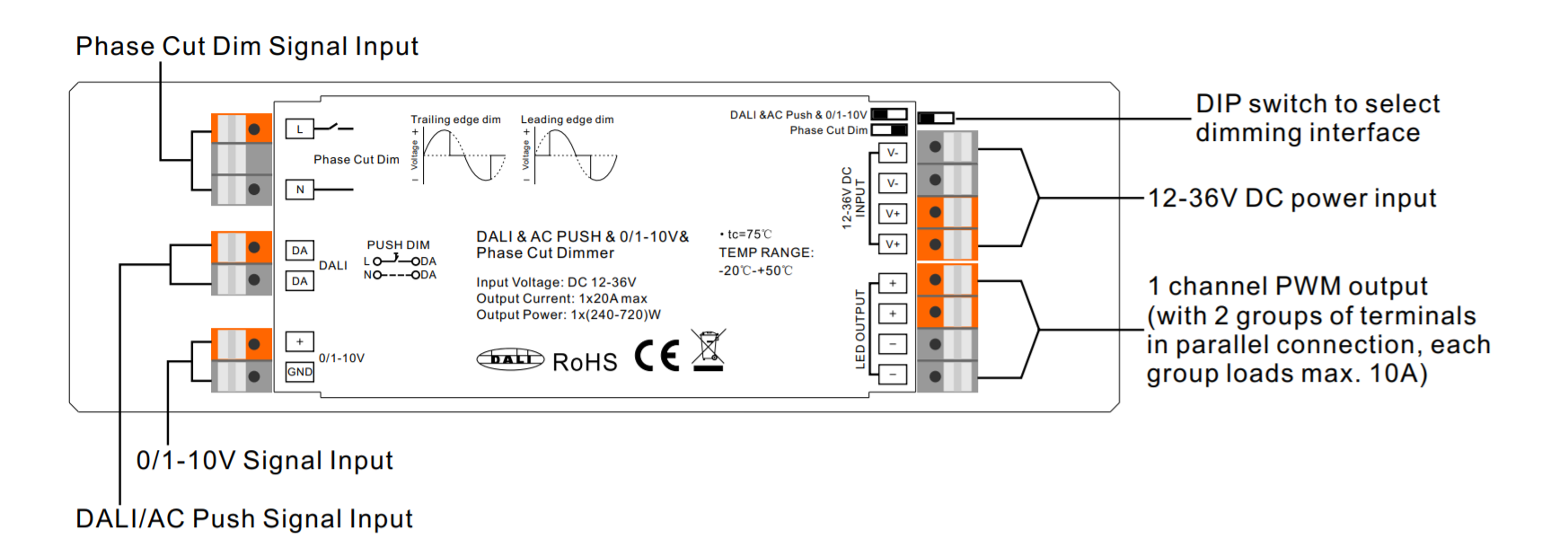

Klemmenbeschreibung

sr-2303p_4in1_rys

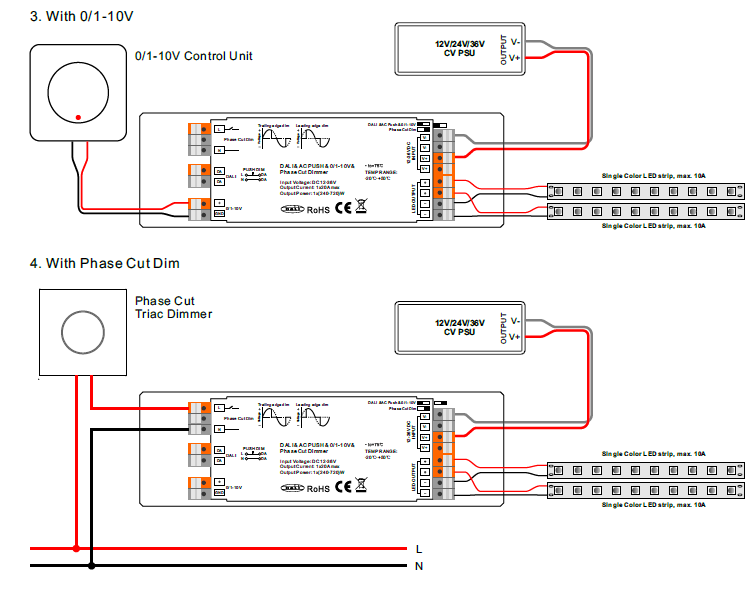

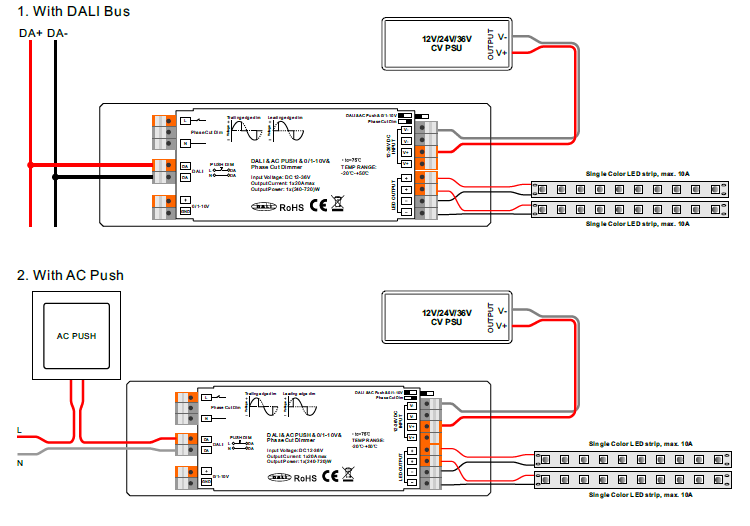

Schaltplan

sr-2303p_4in1_schema_01

sr-2303p_4in1_schema_02

Zusätzliche Parameter

Kategorie: DALI-Dimmer für LED-Streifen
Garantie: 2 Jahre
Dimm- und Steuermodus: PUSH DIM
Spannung: 12V - 36V
Fernbedienungstyp: Ein-Kanal
Marke: Sunricher
Spannung: 12-36V DC
Abmessungen (L/B/H): 170 x 53,4 x 28mm
Schutzart: IP20
Farbe: Weiß
Material: Plastik
Ausgangsspannung: 12-36V DC
Maximale Strombelastung: 1 x 20A (für 12V 240W), (für 24V 480W)
