ZigBee Controller für CCT, RGB, RGW, RGBWW LED-Streifen Sunricher 5x4A

Detaillierte Produktbeschreibung

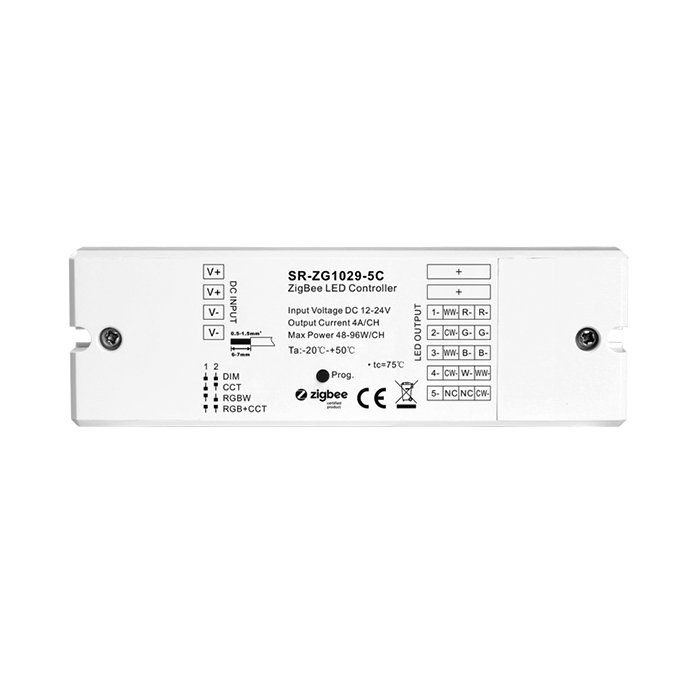

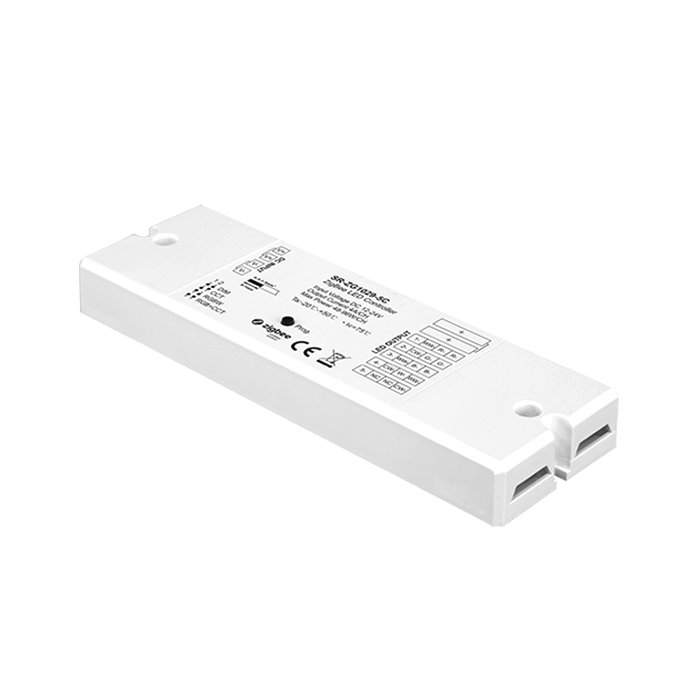

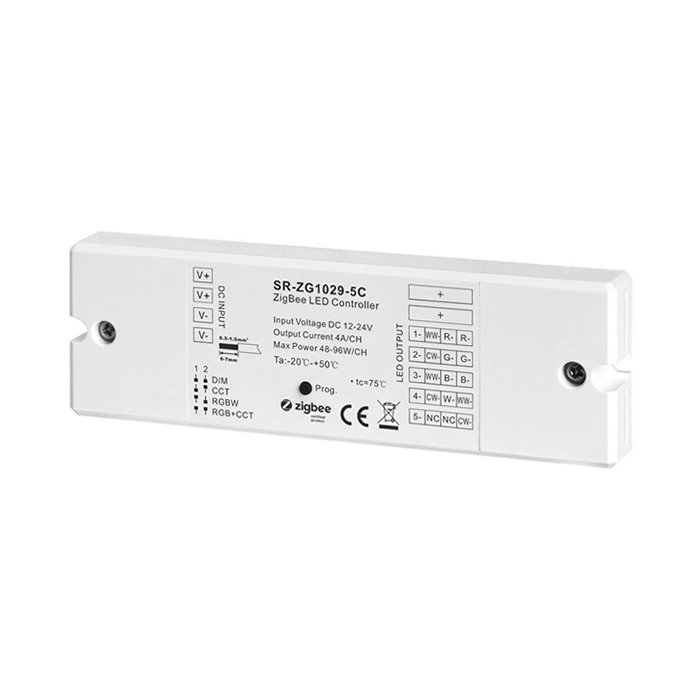

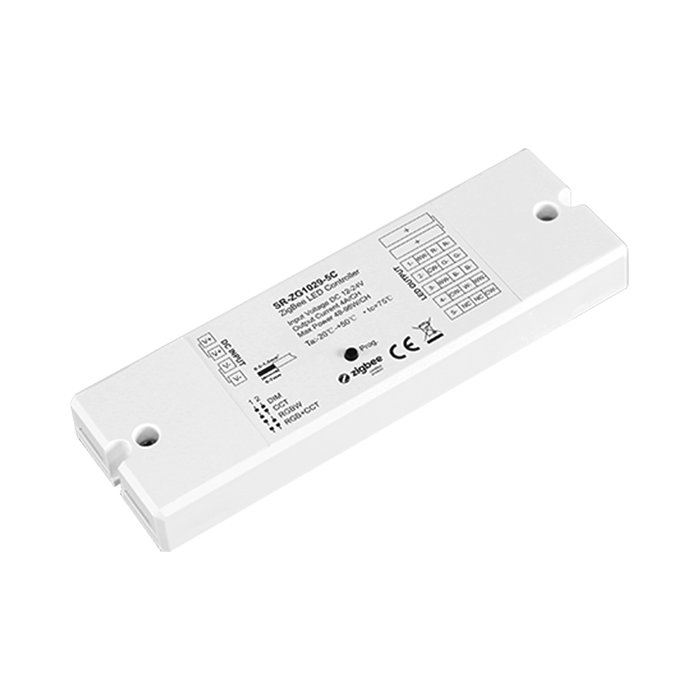

Der ZigBee Controller für CCT, RGB, RGW, RGBWW LED-Streifen Sunricher SR-ZG1029-5C, ist ein Gerät zur Regulierung der Helligkeit und der Farben von LED-Beleuchtungen in Smart Home-Anwendungen. Der LED-Controller unterstützt die ZigBee 3.0 Version, so dass die Reichweite des Gerätes bis zu 75m beträgt, abhängig von der Umgebung. Das gekoppelte und mit dem ZigBee-Gateway verbundene Gerät fungiert auch als Zigbee-Signalverstärker/-repeater. Ein weiterer Vorteil ist die Möglichkeit, den ZigBee-Controller zum Dimmen von Sunricher LED-Streifen, über einen PUSH-DIM-Tastendimmer zu steuern. Sie können den Zigbee RGB-Controller für die folgenden Anschlussszenarien verwenden:

• RGBWW - 5x 4A - 4A pro Kanal (Möglichkeit, 1x RGBWW LED-Streifen anzuschließen und zu steuern)
• RGBW - 4x 4A - 4A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGBW-LED-Streifen)
• RGB - 3x 4A - 4A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGB-LED-Streifen)
• CCT - 2x (2x 4A) - 4A pro Kanal (Anschluss- und Steuerungsmöglichkeit von bis zu 2x CCT-LED-Streifen)
• DIM - 1x 4A - 4A pro Kanal (Anschluss- und Steuerungsmöglichkeit für bis zu 5x weiße LED-Streifen oder farbige LED-Streifen)

Der Zigbee-RGBW-Controller, auch für LED-Streifen mit CCT, RGB, RGBW, RGBWW, bietet eine modulare Nutzung und gegenseitige Kompatibilität mit einer ganzen Reihe von Smart Home-Systemen. Wir fügen weitere charakteristische Merkmale des SR-ZG1029-5C-Controller-Moduls hinzu:

• Die maximale Last des ZIGBEE-RGBWW, RGBW, RGB, CCT-Controllers für LED-Strip-Steuerungen beträgt 5x4A bei 12V - 240W, bei 24V - 480W (für höhere Lichtleistungen müssen Sie einen LED-Signalverstärker verwenden).
• Sie können bis zu 30 Fernbedienungen mit dem Zigbee 12V-24V Zigbee LED-Controller koppeln. Das Pairing von Controller und Empfänger ist sehr einfach und erfordert kein Expertenwissen.
• Es wird das Zigbee 3.0 Protokoll verwendet.
• Der Effekt des langsamen Ein- und Ausschaltens der Beleuchtung.
• Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.
• Kontinuierliche Änderung der Farben oder Helligkeit der Beleuchtung.

Die Stromversorgung des Sunricher SR-ZG1029-5C ZigBee Dimm-Controllers ist mit einem LED-Trafo möglich. Wir empfehlen ausgewählte Netzteile für PWM (Pulsweitenmodulation)-Dimmen, die fast frei von störenden Geräuscheffekten sind.

Zigbee RGBW-Controller - Sunricher SR-ZG1029-5C ist ein ausgereiftes Gerät zur Beleuchtungssteuerung, z.B. können Sie LED-Streifen mit dem Handy steuern. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die höchsten Ansprüchen an Sicherheit, Effizienz und Design genügen.

Montage

Das Pairing von ZigBee 12V- oder ZigBee LED-Controllern mit 24V und Zigbee-Gateways und/oder -Fernbedienungen ist intuitiv. Das Kopplungsverfahren finden Sie in den beigefügten Handbüchern. Für den Anschluss der eingehenden und ausgehenden Leitungen ist eine Schraubklemmleiste vorgesehen.

Eigenschaften

• Stabiler und zuverlässiger Zigbee Universal-LED-Controller für LED-Bänder mit einer Reichweite von bis zu 75 m
• Versorgungsspannung: DC 12V - 36V
• LED-Empfänger Last: 1x 4A
• Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
• Zertifizierungen: CE, TÜV, ROHS, Zigbee

Anwendung

• ZigBee CCT-, RGB-, RGBW-, RGBWW-Controller LED-Lichtleisten über das ZigBee-Protokoll

Technische Zeichnung

Klemmenbeschreibung

Schaltplan
