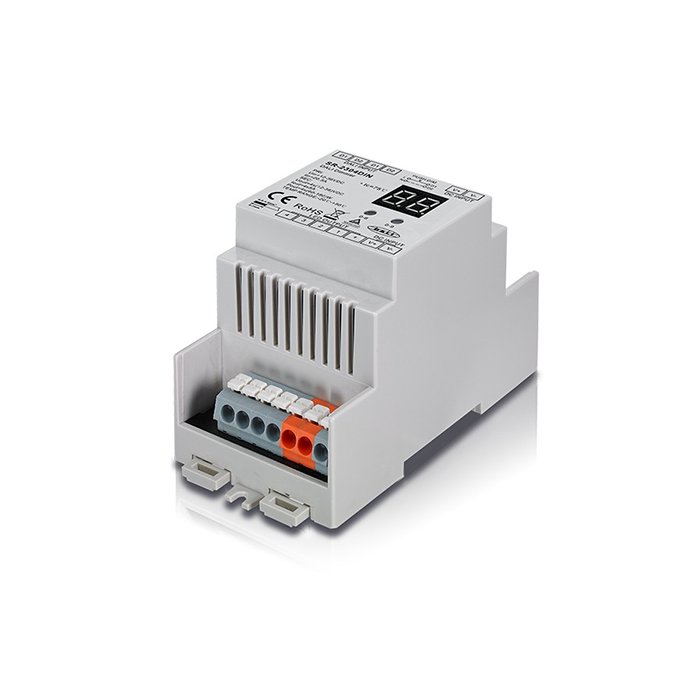

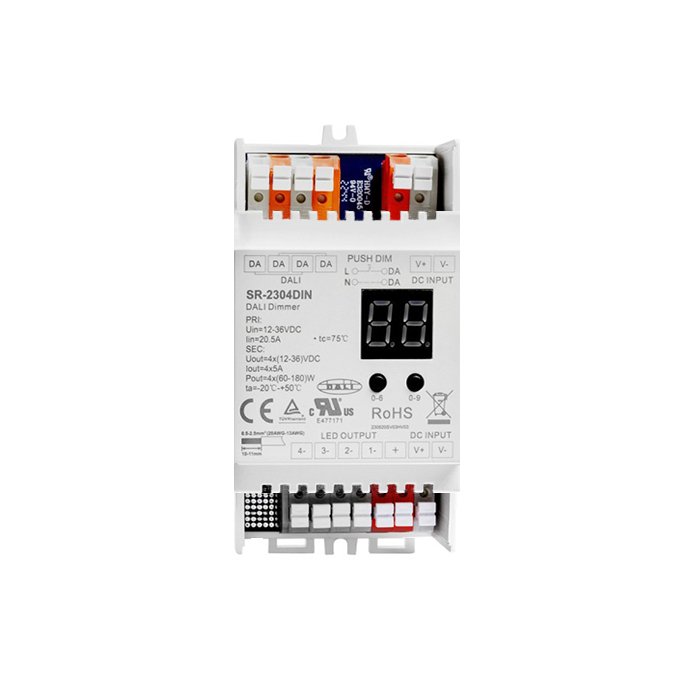

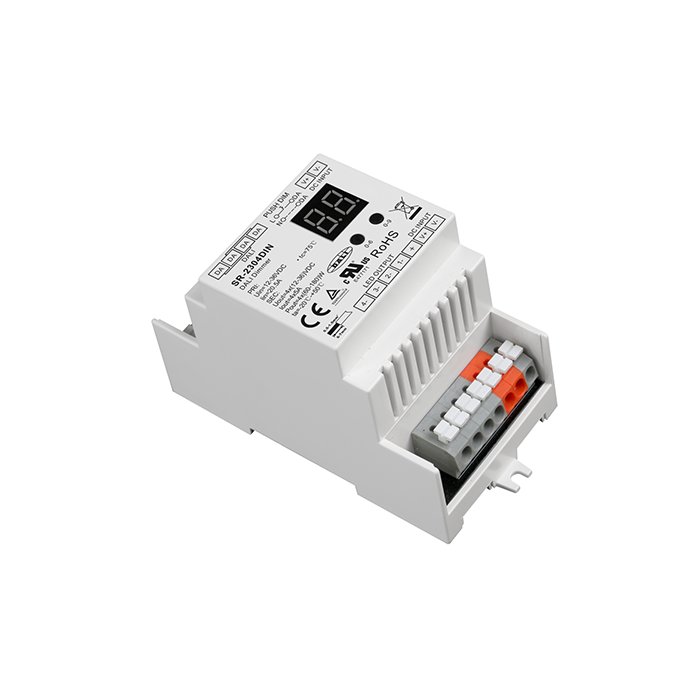

DALI Dimmer für Hutschiene für CCT, RGB, RGBW LED-Streifen Sunricher 4x8A

Artikelnummer: SR-2304DIN
Marke: Sunricher
78,54 € / Stk 66 € ohne MwSt.
Auf Lager | Lieferzeit 2-5 Werktage
Lieferung bis:
20.06.2024
  • DALI-Dimmer 230V für LED-Leuchten, Glühbirnen und andere Geräte
  • PUSH-DIM-Funktion mit der Möglichkeit, einen Taster anzuschließen
  • Miniaturgröße mit der Möglichkeit der Installation in der Elektroinstallationsdose/Schalterdose/Unterputzdose
  • Kompatibel mit allen DALI-Systemen (unterstützt DALI DT6)
  • Ausgezeichnete technische Qualität und Zuverlässigkeit

Detaillierte Informationen

Detaillierte Produktbeschreibung

Der DALI Dimmer für die Hutschiene für CCT, RGB, RGBW LED-Streifen Sunricher SR-2304DIN ist ein Gerät, das zur Regulierung der Intensität und Farbmischung der LED-Streifenbeleuchtung in Smart-Home-Anwendungen für die Haushalts- oder Industrieautomation verwendet wird. Der PWM-DALI-Dimmer - 230V für Hutschiene, unterstützt die DALI-Version (DT6). Ein weiterer Vorteil ist die Möglichkeit, den Dimmaktor für LED-Beleuchtung über einen DALI-PUSH-DIM-Dimmer/Taster zu steuern. In diesem Modus wird die Intensität aller Kanäle gleichzeitig eingestellt. Sie können den LED-Dimmer "SR-2304DIN" für die folgenden Anschlussszenarien verwenden:

Der Dimmer Hutschienen-LED-Controller für CCT, RGB, RGBW-Beleuchtungen, bietet eine modulare Nutzung und gegenseitige Kompatibilität mit allen DALI-Systemen, was Ihnen ermöglicht, komplexe Beleuchtungskonfigurationen mit verschiedenen Szenen zu erstellen. Wir fügen weitere charakteristische Funktionen des Gerätes SR-2304DIN hinzu:

  • Die maximale Belastung des LED-Dimmers für Verteilereinbau beträgt 4x5A bei 12V - 240W, bei 24V - 480W (für höhere Beleuchtungsleistung müssen Sie LED-Signalverstärker verwenden).

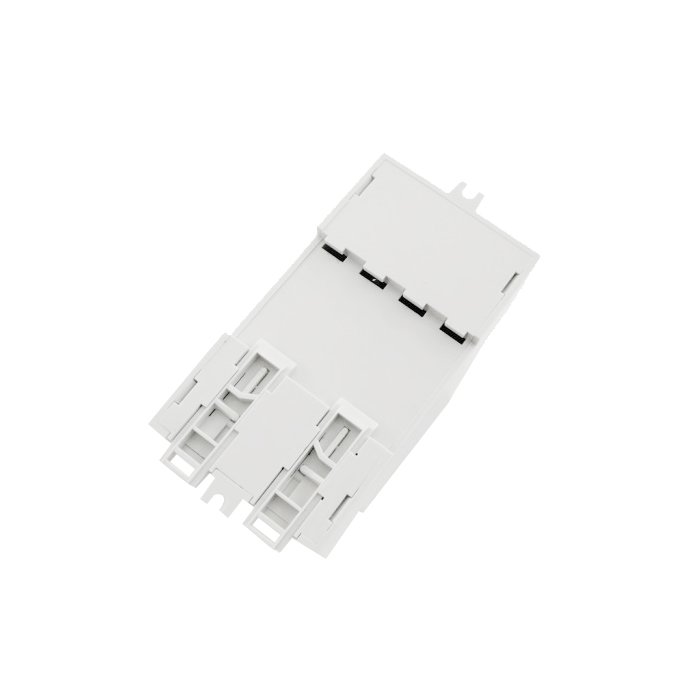

  • Entworfen für die Montage auf TS-35/7.5 oder 15 DIN-Schiene.
  • Es verwendet das DALI-DT6-Protokoll.
  • Es besteht die Möglichkeit, einen PUSH-DIM-Bus für Taster anzuschließen.
  • Der Effekt des langsamen Ein- und Ausschaltens der Beleuchtung.
  • Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.
  • Kontinuierlicher Wechsel der Farben oder der Helligkeit der Beleuchtung.

Es ist möglich, den Sunricher SR-2304DIN DALI-Dimmer von LED-Streifen mit einer LED-Quelle zu betreiben. Wir empfehlen ausgewählte Netzteile für PWM (Pulsweitenmodulation)- Dimmen, die fast frei von störenden Geräuscheffekten sind.

DALI-Dimmer Hutschiene und 230V - CCT, RGB, RGBW-Controller von Sunricher (SR-2304DIN) ist ein hochentwickeltes Gerät für die Lichtsteuerung. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die den höchsten Anforderungen an Sicherheit, Effizienz und Design entsprechen.

Montage

Die Konfiguration ist über den DALI-MASTER-Bus oder manuell über die Tasten möglich, wenn alle Daten auf dem Display angezeigt werden. Die Programmierung des DALI-Dimmaktors für Hutschienen erfordert Fachkenntnisse. Für den Anschluss der ankommenden und abgehenden Leitungen ist eine Schraubklemmleiste vorbereitet. Wir empfehlen dem Fachmann den SR-2304DIN DALI-Universal-Dimmer für LED-Lichtleisten.

Eigenschaften

  • Stabiler und zuverlässiger DALI-Dimmaktor für Schaltschränke und CCT, RGB, RGBW-Controller für LED-Streifen
  • Versorgungsspannung: DC 12V-36V
  • LED-Empfänger-Last: 4x5A
  • Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
  • Zertifizierungen: CE, TÜV, ROHS, DALI
  • Kompatibel mit den DALI-Normen IEC 62386-102, IEC 62386-207

Anwendung

  • PWM-Dimmer mit DALI-Technologie für LED-Leisten
  • PWM-DALI-DIM-Regelung von LED-Streifen

Technische Zeichnung

Sunricher DALI čtyřkanálový LED ovladač, 4x5A (SR-2304DIN)-Technický výkres

Klemmenbeschreibung

sr-2304din_rys_02

Schaltplan (DALI)

sr-2304din_schema_01

Schaltplan (PUSH)

sr-2304din_schema_02

Zusätzliche Parameter

Kategorie: DALI-Dimmer für LED-Streifen
Garantie: 2 Jahre
Dimm- und Steuermodus: PUSH DIM
Spannung: 12V - 36V
Fernbedienungstyp: Ein-Kanal
Marke: Sunricher
Spannung: 12-36V DC
Abmessungen (L/B/H): 53 x 106 x 65mm
Schutzart: IP20
Farbe: Weiß
Material: Plastik
Ausgangsspannung: 12-36V DC
Maximale Strombelastung: 4 x 5A (für 12V 240W), (für 24V 480W)
Ausgangsleistung: 12V - 240W, 24V - 480W, 36V - 720W
