DALI Dimmer für LED-Streifen CCT, RGB, RGBW Sunricher 4x8A

Detaillierte Produktbeschreibung

DALI Dimmer für LED-Streifen CCT, RGB, RGBW Sunricher SR-2304BEA ist ein Gerät, das verwendet wird, um die Intensität und Farbmischung von LED-Streifen in Smart Home-Anwendungen für die Haushalts- oder Industrieautomation zu regulieren. Der RGB-DALI-Treiber für LED-Beleuchtung unterstützt die DALI-Version (DT6). Ein weiterer Vorteil ist die Möglichkeit, den DALI-RGBW-Driver über einen DALI-PUSH-Dimmer steuern. In diesem Modus wird die Intensität aller Kanäle gleichzeitig eingestellt. Sie können den DALI-RGB-CCT Controller SR-2304BEA für die folgenden Anschlussszenarien verwenden:

• RGBW - 4x 8A - 8A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGBW LED-Streifen)
• RGB - 3x 8A - 8A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGB LED-Streifen)
• CCT - 2x (2x8A) - 8A pro Kanal (Anschluss- und Steuerungsmöglichkeit von bis zu 2x CCT LED-Streifen)
• DIM - 4x (1x 8A) - 8A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von bis zu 4x weißen LED-Streifen oder farbigen LED-Streifen)

Der DIM-RGBW-DALI-Controller für LED-Lichtleisten (CCT, RGB, RGBW) bietet eine modulare Verwendung und gegenseitige Kompatibilität mit allen DALI-Systemen, die es Ihnen ermöglichen, komplexe Beleuchtungskonfigurationen mit verschiedenen Szenen zu erstellen. Wir fügen weitere charakteristische Merkmale des Dalisteuerungs-Controllers "SR-2304BEA" hinzu:

• Die maximale Belastung des DALI-Dimm-Controllers für LED-Beleuchtung beträgt 4x 8A bei 12V - 384W, bei 24V - 768W (für höhere Beleuchtungsleistung müssen Sie LED-Signalverstärker verwenden).
• Er verwendet das Protokoll DALI-DT6.
• Es besteht die Möglichkeit, einen PUSH-DIM-Bus für Taster anzuschließen.
• Der Effekt des langsamen Ein- und Ausschaltens der Beleuchtung.
• Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.
• Kontinuierliche Änderung der Farben oder der Helligkeit der Beleuchtung.

Es ist möglich, den DALI-1 Controller zum Dimmen für LED-Streifen - SR-2304BEA mit einem LED-Trafo zu betreiben. Wir empfehlen ausgewählte LED-Netzteile für PWM (Pulse Width Modulation) Dimmen, wo möglich störende Geräusche auf ein fast unhörbares Minimum unterdrückt werden.

Der Sunricher SR-2304BEA Dimm-CCT, RGB, RGBW DALI-Controller ist ein hochentwickeltes Lichtsteuergerät. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die den höchsten Anforderungen an Sicherheit, Effizienz und Design entsprechen.

Montage

Die Konfiguration ist über den DALI-Bus mit Hilfe des MASTER-Geräts oder manuell über die Tasten möglich, wenn alle Daten auf dem Display angezeigt werden. Die Programmierung der DALI-Lichtsteuerung erfordert Fachwissen. Für den Anschluss der ankommenden und abgehenden Leitungen ist eine Schraubklemmleiste vorbereitet. Wir empfehlen dem Fachmann den SR-2304BEA Controller für die RGB-DALI-Steuerung von LED-Bändern.

Eigenschaften

• Stabiler und zuverlässiger Universal-DALI-Controller für CCT, RGB, RGBW-Dimmen für monochrome LED-Streifen
• Versorgungsspannung: DC 12V - 36V
• LED-Empfänger-Last: 4x 8A
• Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
• Zertifizierungen: CE, TÜV, ROHS, DALI
• Kompatibel mit den Standard DALI-Normen: IEC 62386-102, IEC 62386-207

Anwendung

• DALI-Dimm-Controller für LED-Streifen
• RGB-DALI-Steuerung der LED-Beleuchtung

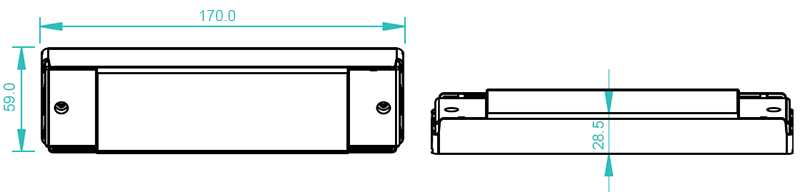

Technische Zeichnung

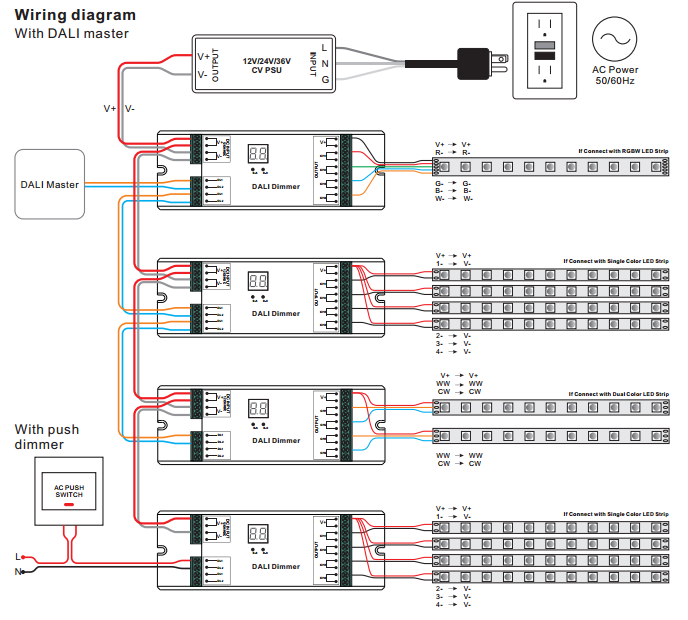

Klemmenbeschreibung
