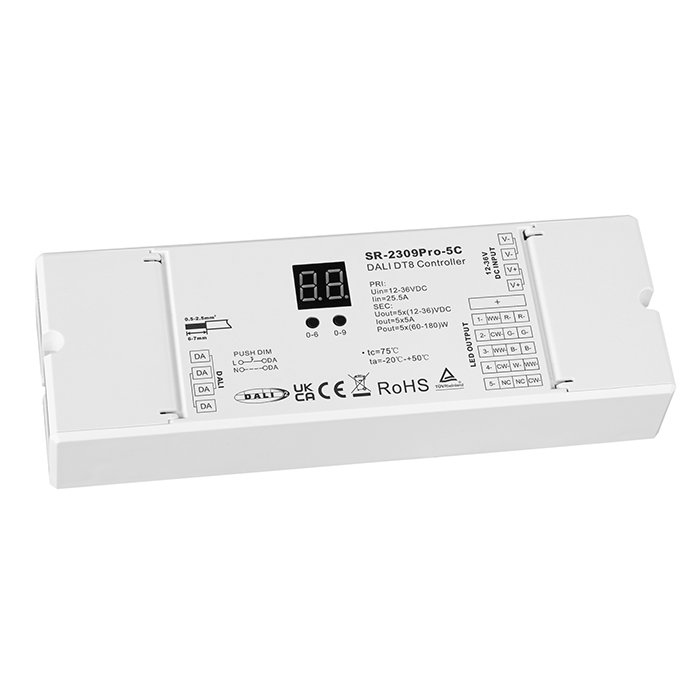

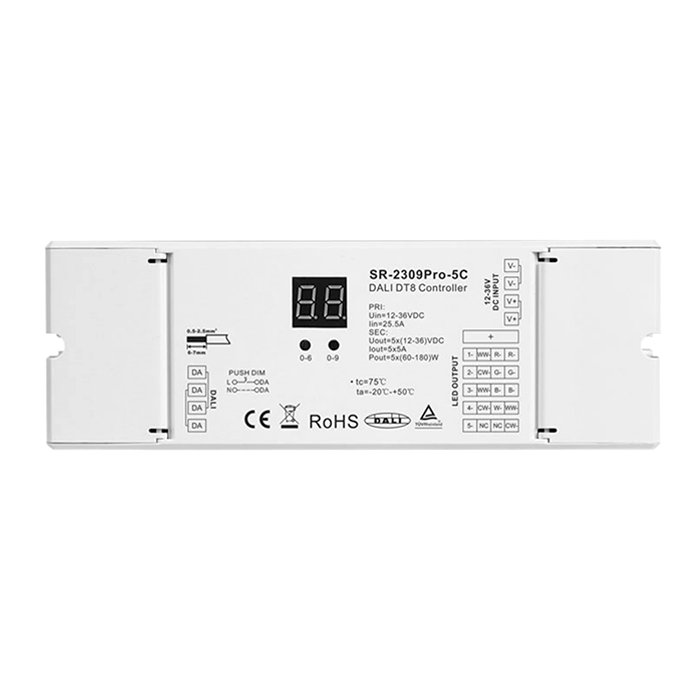

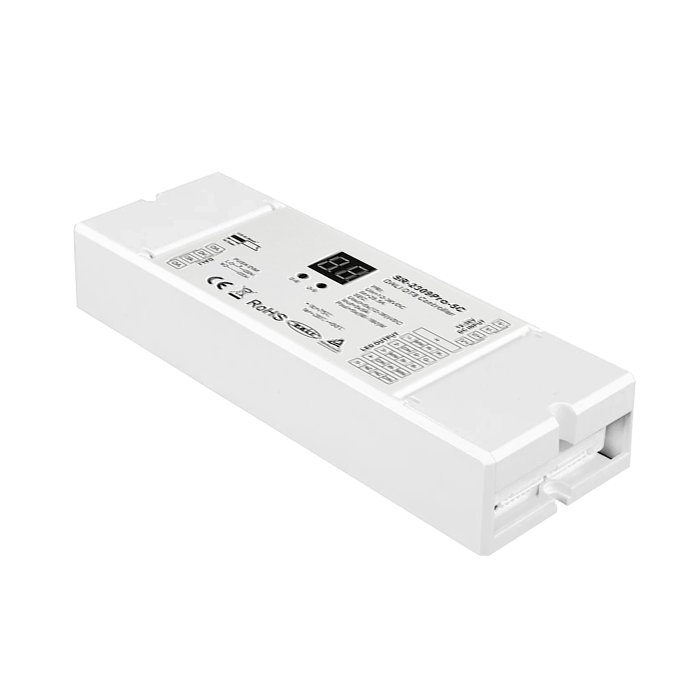

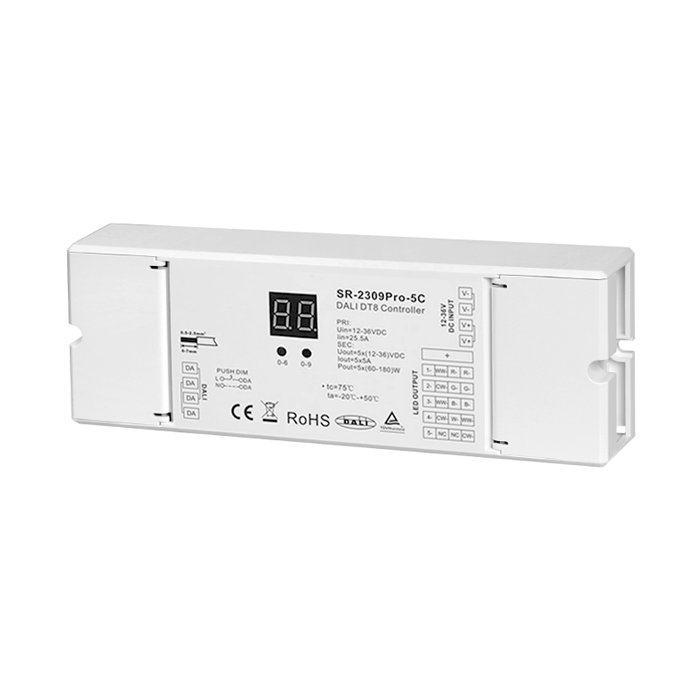

DALI Dimmer für LED-Streifen 7in1 Sunricher 5x5A

Artikelnummer: SR-2309PRO-5C
Neu
Marke: Sunricher
90,84 € / St 76,34 € ohne MwSt.
Auf Lager | Lieferzeit 2-5 Werktage
Lieferung bis:
08.04.2024
  • DALI-Universal-Dimm-Controller für LED Streifen CCT, RGB, RGBW, RGBWW
  • Für Spannung DC 12V und 24V
  • Kompatibel mit allen DALI-2 Systemen (unterstützt DALI DT6 und DT8)
  • PUSH-DIM-Funktion mit der Möglichkeit, einen Taster anzuschließen
  • Ausgezeichnete technische Qualität und Zuverlässigkeit

Detaillierte Informationen

Detaillierte Produktbeschreibung

DALI Dimmer für LED-Streifen CCT, RGB, RGBW, RGBWW und einfarbig ist ein Gerät, das verwendet wird, um die Intensität und Farbmischung von LED-Streifen in Smart Home-Anwendungen für die Haushalts- oder Industrieautomation zu regulieren. Der RGB-DALI-Treiber für LED-Beleuchtung unterstützt die DALI-2 Version (DT6 und DT8). Ein weiterer Vorteil ist die Möglichkeit, den DALI-RGBW-Driver über einen DALI-PUSH-Dimmer steuern. In diesem Modus wird die Intensität aller Kanäle gleichzeitig eingestellt. Sie können den DALI-RGB-CCT Controller SR-2309PRO-5C für die folgenden Anschlussszenarien verwenden:

  • RGBWW - 5x 5A - 5A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGBWW LED-Streifen)
  • RGBW - 4x 5A - 5A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGBW LED-Streifen)
  • RGB - 3x 5A - 5A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGB LED-Streifen)
  • CCT - 2x (2x5A) - 5A pro Kanal (Anschluss- und Steuerungsmöglichkeit von bis zu 2x CCT LED-Streifen)

Der DIM-RGBW-DALI-Controller für LED-Lichtleisten (CCT, RGB, RGBW, RGBWW) bietet eine modulare Verwendung und gegenseitige Kompatibilität mit allen DALI-Systemen, die es Ihnen ermöglichen, komplexe Beleuchtungskonfigurationen mit verschiedenen Szenen zu erstellen. Er bietet die Wahl zwischen zwei Modi:

  • DT6 - für die Zuweisung einer DALI-Adresse an jeden einzelnen Kanal
  • DT8 - für die gemeinsame Steuerung aller Kanäle unter einer DALI-Adresse. Die DALI DT8-Steuerung bietet erweiterte Funktionen, die im DT6 nicht verfügbar sind. Zum Beispiel unterstützt das DT8 dynamisches Dimmen (auch Tunable White genannt), was Ihnen erlaubt, die Farbtemperatur des Lichts in einem Bereich von wärmerem bis kühlerem Licht einzustellen. Darüber hinaus bietet der DT8 erweiterte Optionen für die Lichtregulierung und -steuerung. So lassen sich beispielsweise Lichtstrom, Helligkeit und Farbwiedergabe genauer einstellen.

Wir fügen weitere charakteristische Merkmale des 7in1-Geräts SR-2309PRO-5C hinzu:

  • Die maximale Belastung des DALI-Dimm-Controller für LED-Beleuchtung beträgt 5x 5A bei 12V - 300W, bei 24V - 600W (für höhere Beleuchtungsleistung müssen Sie LED-Signalverstärker verwenden).
  • Er verwendet das Protokoll DALI-2 (DT6 oder DT8).
  • Es besteht die Möglichkeit, einen PUSH-DIM-Bus für Taster anzuschließen.
  • Der Effekt des langsamen Ein- und Ausschaltens der Beleuchtung.
  • Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.
  • Kontinuierliche Änderung der Farben oder der Helligkeit der Beleuchtung.

Es ist möglich, den DALI-2 Controller zum Dimmen für LED-Streifen SR-2309PRO-5C 7in1 mit einem LED-Trafo zu betreiben. Wir empfehlen ausgewählte LED-Netzteile für PWM (Pulse Width Modulation) Dimmen, wo möglich störende Geräusche auf ein fast unhörbares Minimum unterdrückt werden.

Der Sunricher SR-2309PRO-5C 7in1 Dimm - CCT, RGB, RGBW, RGBWW DALI-Controller, ist ein hochentwickeltes Lichtsteuergerät. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die den höchsten Anforderungen an Sicherheit, Effizienz und Design entsprechen.

Montage

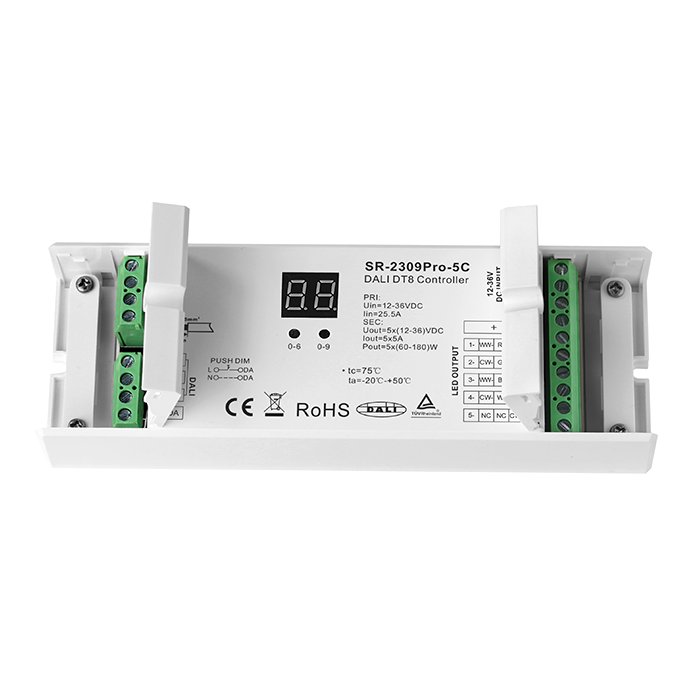

Die Konfiguration ist über den DALI-Bus mit Hilfe des MASTER-Geräts oder manuell über die Tasten möglich, wenn alle Daten auf dem Display angezeigt werden. Die Programmierung der DALI-Lichtsteuerung erfordert Fachwissen. Für den Anschluss der ankommenden und abgehenden Leitungen, ist eine Schraubklemmleiste vorbereitet. Wir empfehlen dem Fachmann den SR-2309PRO-5C Controller für die RGB-DALI-Steuerung von LED-Bändern.

Eigenschaften

  • Stabiler und zuverlässiger Universal-DALI-Controller für CCT, RGB, RGBW und RGBWW Dimmen von LED-Stripes
  • Versorgungsspannung: 12 - 36 VDC
  • LED-Empfänger-Last: 5x 5A
  • Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
  • Auswahl von 7 Gerätetypen: Tc, RGBWAF, XY, 2xTc, XY+Tc, RGB+Tc, XY+W (DT6)
  • Gerätetypen mit einer Adresse: Tc, RGBWAF, XY
  • Gerätetypen mit mehreren Adressen: 2xTc, XY+Tc, RGB+Tc, XY+W (DT6)
  • Zertifizierungen: CE, TÜV, ROHS, DALI
  • Kompatibel mit den Standard DALI-Normen: IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011

Anwendung

  • DALI-2 Dimm-Controller für LED-Streifen
  • RGB-DALI-Steuerung der LED-Beleuchtung

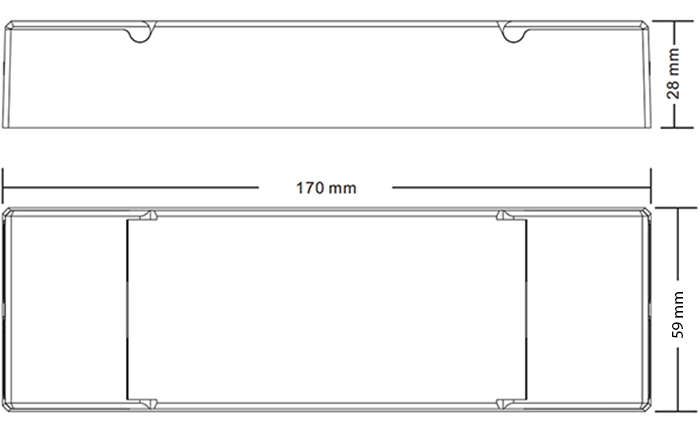

Technische Zeichnung

SR-2309PRO-5C_technical-draw

Schaltplan

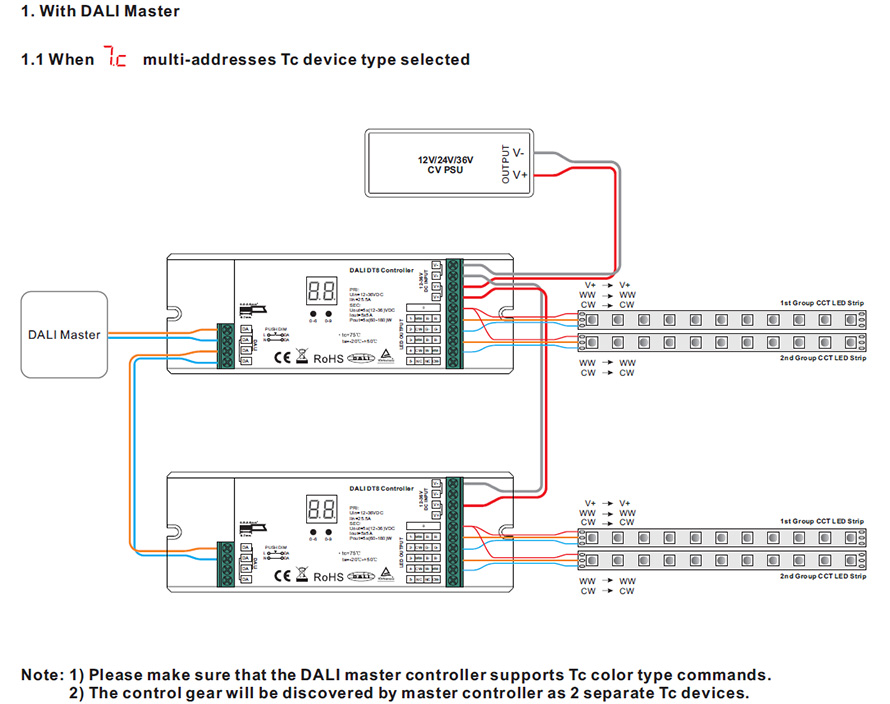

SR-2309PRO-5C-WIRING_01

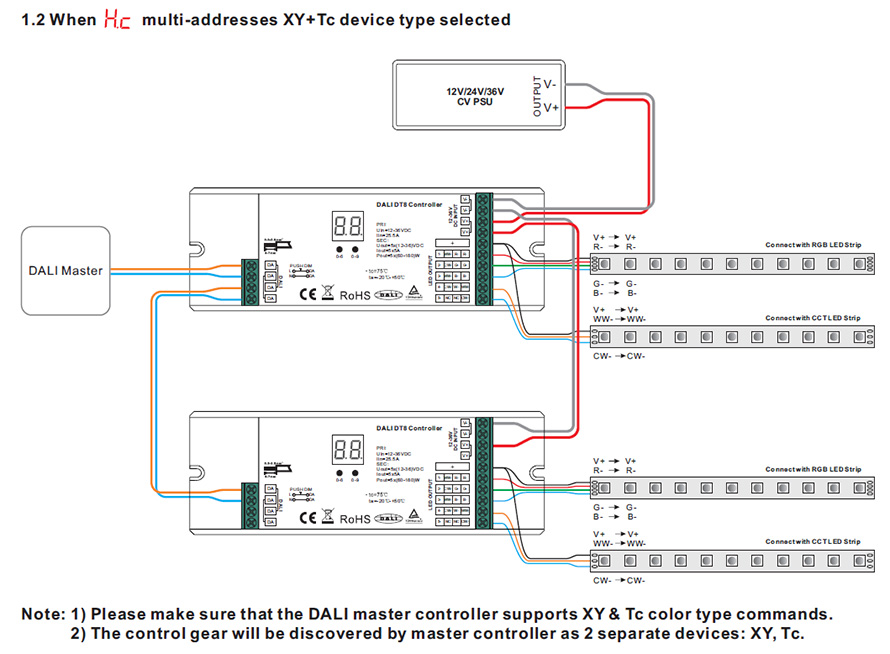

SR-2309PRO-5C-WIRING_02

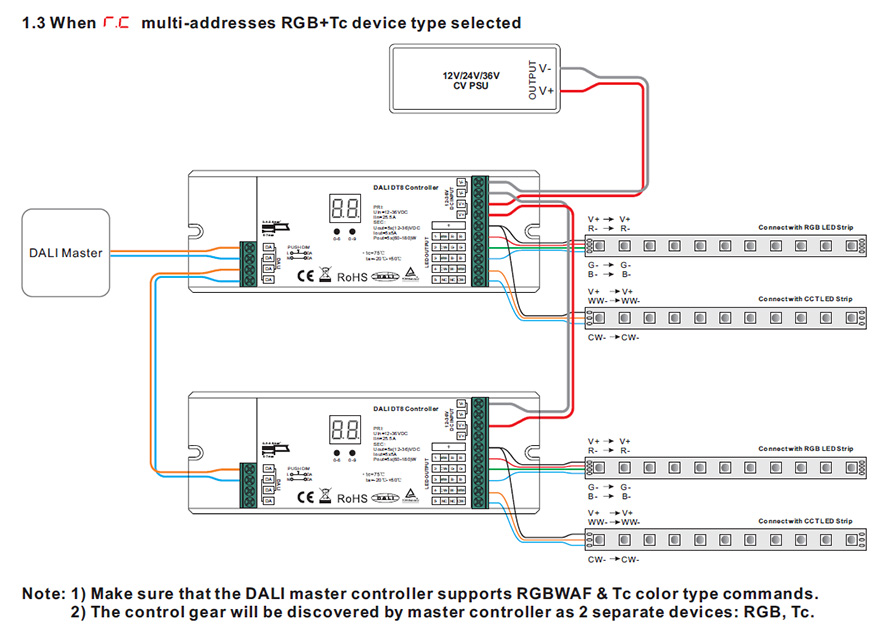

SR-2309PRO-5C-WIRING_03

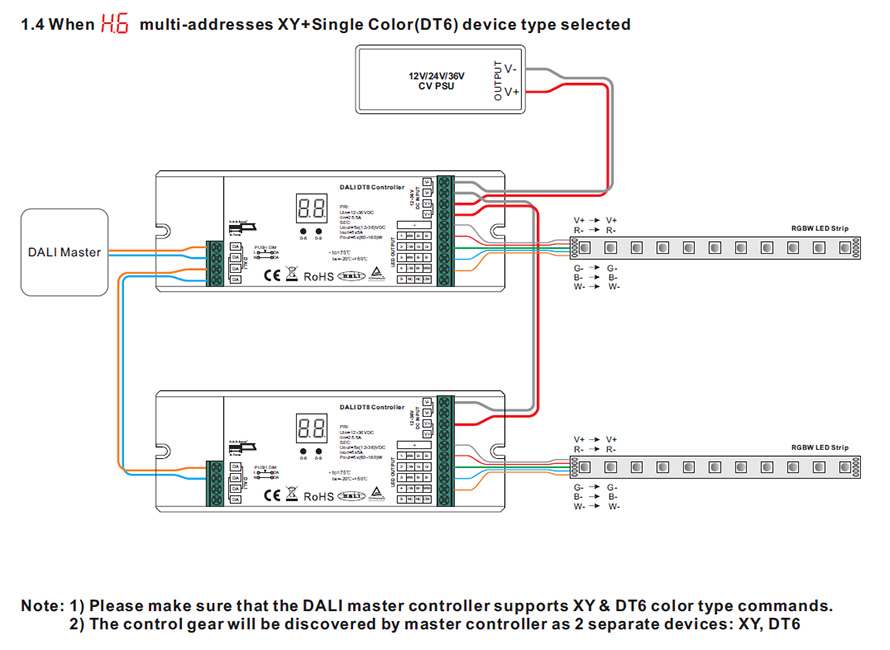

SR-2309PRO-5C-WIRING_04

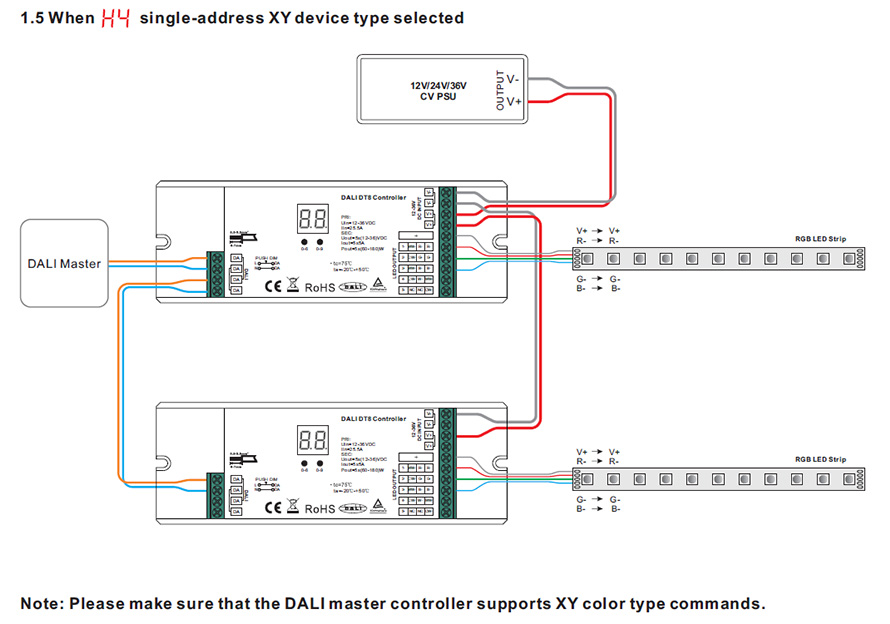

SR-2309PRO-5C-WIRING_05

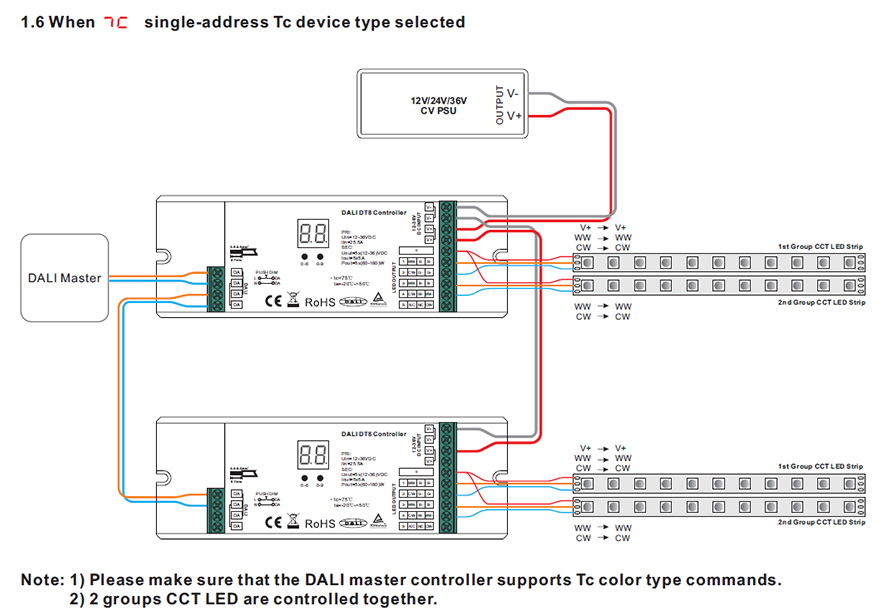

SR-2309PRO-5C-WIRING_06

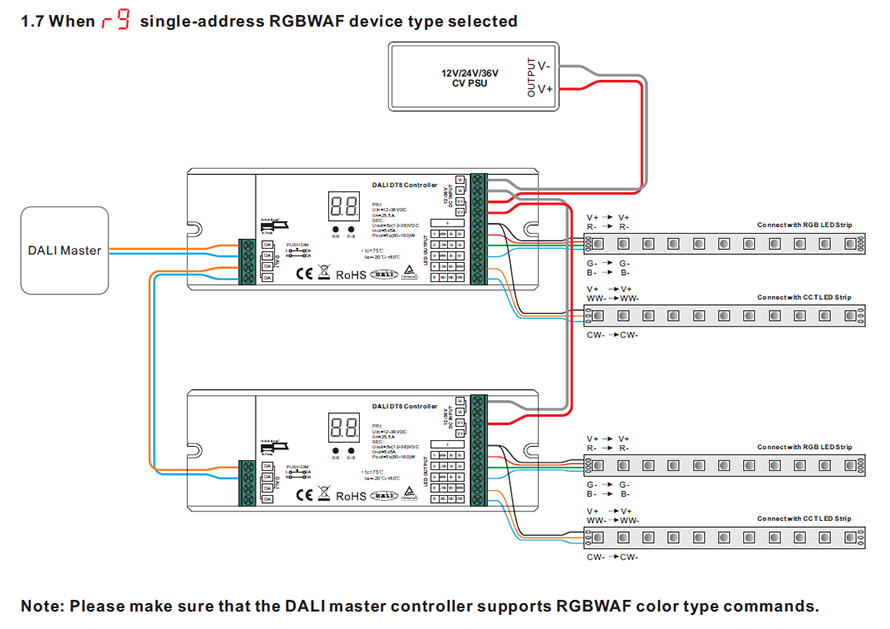

SR-2309PRO-5C-WIRING_07

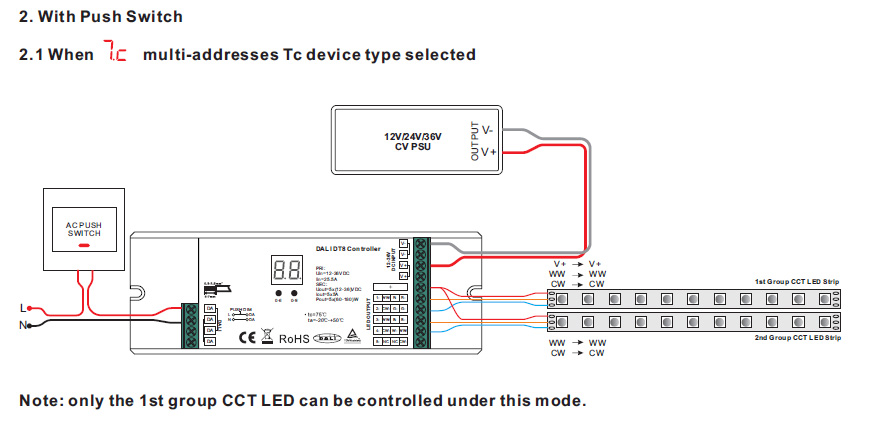

SR-2309PRO-5C-WIRING_08

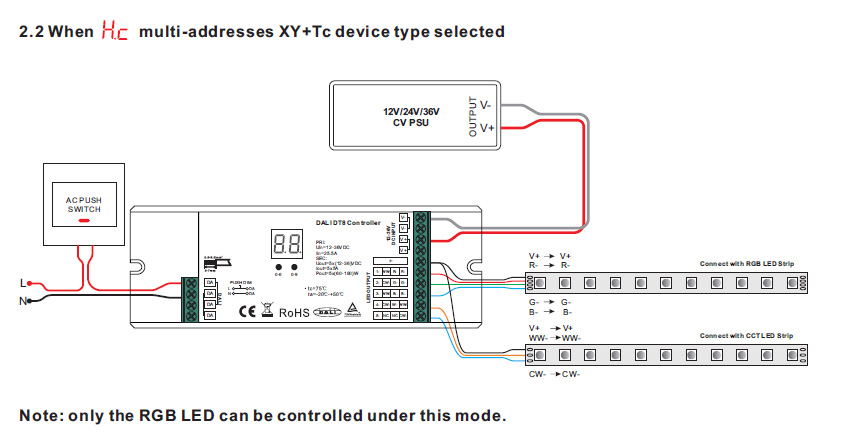

SR-2309PRO-5C-WIRING_09

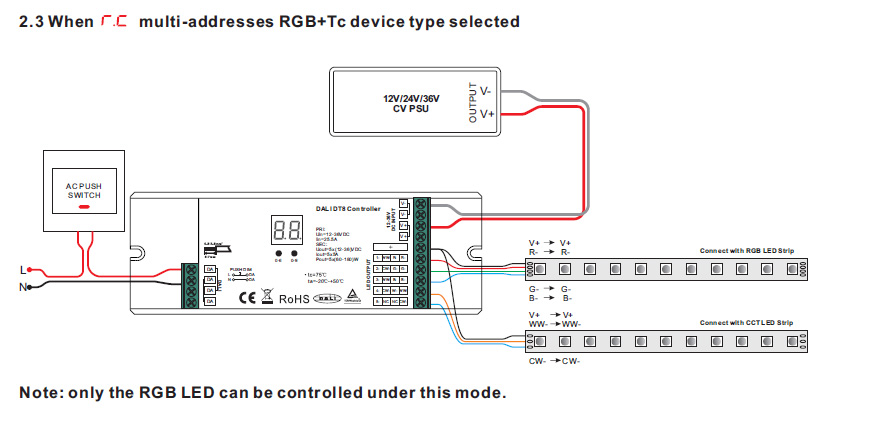

SR-2309PRO-5C-WIRING_10

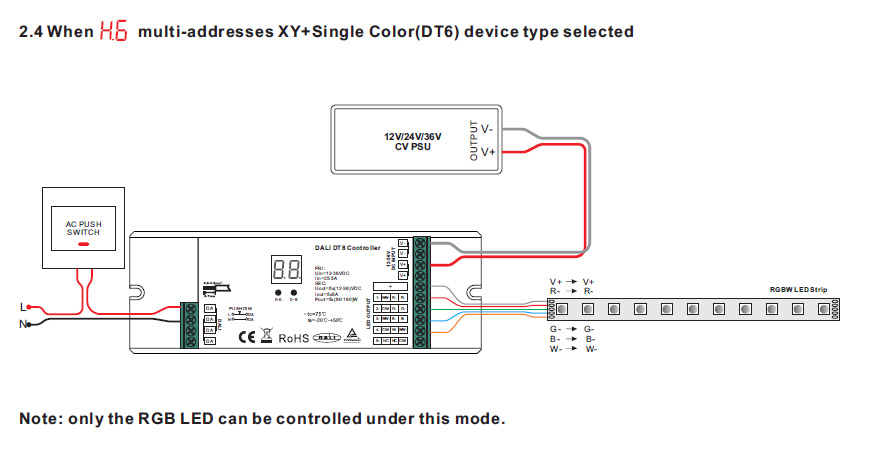

SR-2309PRO-5C-WIRING_11

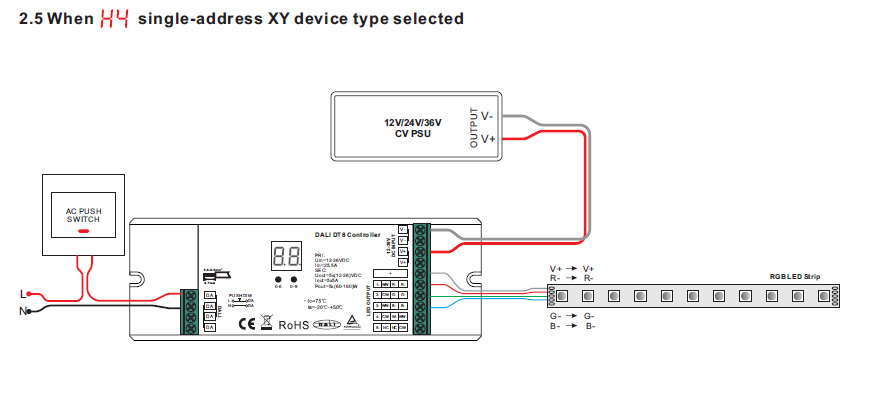

SR-2309PRO-5C-WIRING_12

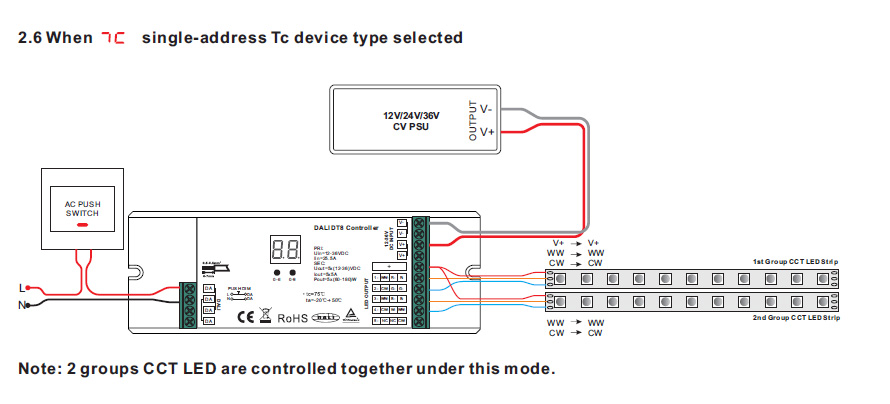

SR-2309PRO-5C-WIRING_13

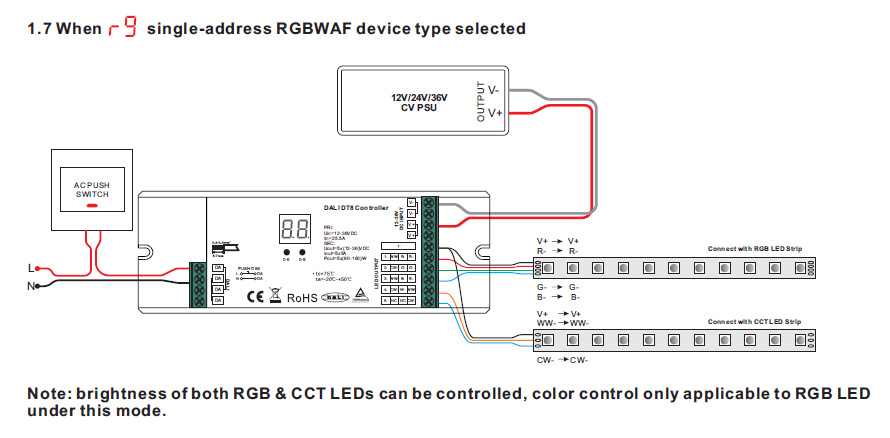

SR-2309PRO-5C-WIRING_14

Zusätzliche Parameter

Kategorie: DALI-Controller für RGB und RGBW LED-Streifen
Garantie: 2 Jahre
Dimm- und Steuermodus: DALI
Spannung: 12V - 36V
Fernbedienungstyp: RGB, RGBW, RGB+CCT
Marke: Sunricher
Spannung: 12-36V DC
Abmessungen (L/B/H): 170 x 59 x 29 mm
Schutzart: IP20
Farbe: Weiß
Material: Plastik
Ausgangsspannung: 12-36V DC
Maximale Strombelastung: 5 x 5A (für 12V 5 x 60W), (für 24V 5 x 120W), (für 36V 5 x 180W)
Ausgangsleistung: 12V - 300W, 24V - 600W, 36V - 900W
DALI: DT8, DT6, DALI-2
